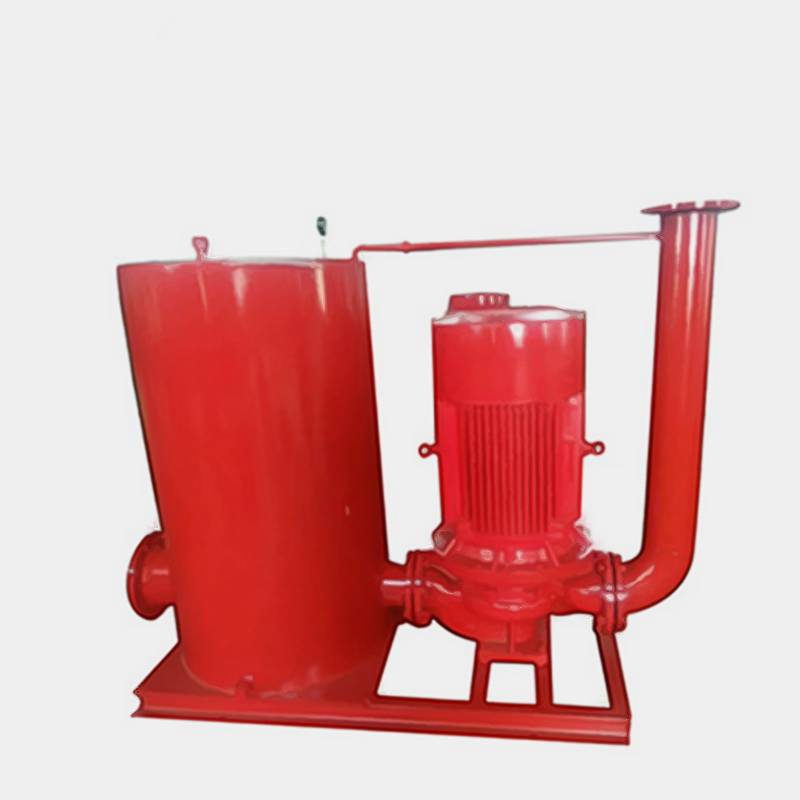

TDZB立式同步排吸泵

概述

TDZB立式同步排吸泵優點：
　　（1）移植真空原理，自吸時間為零，泵進口無需安裝電磁閥即可實現“引流、自吸”功能，避免了國產電磁閥磁鐵關閉不嚴，在無人看管情況下長時間產生空機運轉之現象。其優越的自控功能，可與高科技領域和高度自動化系統配套使用。是替代原各種磷氨尿泵、長軸液下泵、潛水泵、潛污泵等理想的設備。　
　?。?）采用無泄漏V型密封總成，運行過程中密封裝置摩擦小，磨損低，使用壽命較同類產品長10倍以上?！?nbsp;
　　（3）振動小、噪音低、拆卸簡便、易于安裝、不需地腳固定。

應用范圍

TDZB立式同步排吸泵是在水泵入口處設置一儲罐，下部引進一吸水管，出口與頂部設置一連通的射引管。其設計合理，結構簡單，使用方便，可避免倒灌式吸水建造費用大、維修不便及吸上式底閥易失靈、搶修困難、影響生產之弊端，使水泵性能得到全面發揮，特別是對水泵吸程的有效利用提供了可靠的保障，節約了土建、維修及使用費用及電力，對于起、停頻繁的水泵機組尤為有效。在電子、電力、化工、化肥、冶金、制藥、石油、農藥、油漆、造紙、食品、電鍍、環保、消防、市政、凈水、國防軍工、紡織印染、采掘選礦、民用建筑等行業中廣泛適用。

結構簡圖

型號意義

性能參數表

泵型號	流量Q		揚程 H	轉速n	功率P(kw)		效率η	必需汽蝕余量
泵型號	(m3/h)	(L/S)	(m)	(r/min)	軸功率	電機功率	（%）	（NPSH）(m)
TDZB32-20-125	3.2	0.88	20	2900	0.48	按液體的比重和粘度選用按液體的比重和粘度選用	35	5
TDZB32-20-160	3.2	0.88	32		0.93		30	3.5
TDZB32-20-200	3.2	0.88	50		1.62		27	4
TDZB32-20-250	3.2	0.88	80		4.1		17	4.5
TDZB40-20-125	6.3	1.74	20		0.66		52	5
TDZB40-20-160	6.3	1.74	32		1.53		36	3.5
TDZB40-20-200	6.3	1.74	50		2.52		34	3.5
TDZB40-20-250	6.3	1.74	80		5.3		26	4.5
TDZB50-32-125	7.5	2.08	23	2900	1.09		43	2
	12.5	3.47	20		1.33		51	2
	15	4.17	18		1.5		49	2.5
TDZB50-32-125A	6.8	1.89	18.8	2900	0.87		40	2
	11.3	3.14	16.4		1.01		50	2
	13.6	4.17	14.7		1.16		47	2.5
TDZB50-32-125	3.75	1.04	5.75	1450	0.16		36	1
	6.3	1.74	5		0.19		45	1
	7.5	2.08	4.5		0.21		44	1.2
TDZB50-32-125A	3.4	0.94	4.7	1450	0.13		33.3	1
	5.7	1.59	4.1		0.149		43	1
	6.8	1.89	3.7		0.163		42	1.2
TDZB50-32-160	7.5	2.08	34.5	2900	2.13		33	2
	12.5	3.47	32		2.37		46	2
	15	4.17	30		2.45		50	2.5
TDZB50-32-160A	6.8	1.89	28.5	2900	1.76		30	2
	11.3	3.14	26.4		1.85		44	2
	13.6	3.78	24.8		1.91		48	2.5
TDZB50-32-160	3.75	1.04	8.6	1450	0.3		29	1
	6.3	1.74	8		0.34		40	1
	7.5	2.08	7.5		0.36		43	1.2
TDZB50-32-160A	3.4	0.94	7.1	1450	0.253		25.9	2
	5.7	1.59	6.6		0.277		37.1	2
	6.8	1.89	6.2		0.28		41	2.5
TDZB50-32-200	7.5	2.08	51.8	2900	3.78		28	2
	12.5	3.47	50		4.36		39	2
	15	4.17	48		4.56		43	2.5
TDZB50-32-200A	6.8	1.89	42.7	2900	3.16		25	2
	11.3	3.14	41		3.24		38	2
	13.6	3.78	39.5		3.57		41	2.5
TDZB50-32-200	3.75	1.04	12.9	1450	0.57		23	1
	6.3	1.74	12.5		0.65		33	1
	7.5	2.08	12		0.68		36	1.2
TDZB50-32-200A	3.4	0.94	10.6	1450	0.488		20	1
	5.7	1.59	10.3		0.516		31	1
	6.8	1.89	9.9		0.54		34	1.2
TDZB50-32-250	7.5	2.08	82	2900	7.28		23	2
	12.5	3.47	80		8.25		33	2
	15	4.17	78.5		8.79		36.5	2.5
TDZB50-32-250B	7	1.94	71.9	2900	6.84		20	2
	11.7	3.25	70		6.97		32	2
	14	3.89	68.8		7.71		34	2.5
TDZB50-32-250	3.75	1.04	20.5	1450	1.23		17	1
	6.3	1.74	20		1.27		27	1
	7.5	2.08	6.2		1.29		31	1.2
TDZB50-32-250A	3.51	0.98	18	1450	1.12		15.4	1
	5.9	1.64	17.5		1.125		25	1
	7.02	1.95	17.2		1.18		27.9	1.2
TDZB65-50-125	15	4.17	21.3	2900	1.85		47	2
	25	6.94	20		2.2		62	2
	30	8.33	18.6		2.4		63	2.5
TDZB65-50-125A	13.6	3.78	17.6	2900	1.48		44	2
	22.7	6.31	16.5		1.67		61	2
	27.3	7.58	15.4		1.91		59.9	2.5
TDZB65-50-125	7.5	2.08	5.4	1450	0.25		44	1
	12.5	3.47	5		0.31		55	1
	15	4.17	4.5		0.33	56	1.2
TDZB65-50-125A	6.8	1.89	4.5	1450	0.23	41	1
	11.3	3.14	4.1		0.234	54	1
	13.6	3.78	3.7		0.258	53	1.2
TDZB65-50-160	15	4.17	34.2	2900	3.18	44	2
	25	6.94	32		3.82	57	2
	30	8.33	30		4.15	59	2.5
TDZB65-50-160A	13.6	3.78	28.4	2900	2.56	41	2
	22.7	6.31	26.5		2.93	56	2
	27.3	7.58	24.8		3.29	56	2.5
TDZB65-50-160	7.5	2.08	8.55	1450	0.45	39	1
	12.5	3.47	8		0.53	51	1
	15	4.17	7.5		0.58	52.5	1.2
TDZB65-50-160A	6.8	1.89	7.09	1450	0.37	35.5	1
	11.3	3.14	6.6		0.41	49.6	1
	13.6	3.78	6.2		0.46	49.9	1.2
TDZB65-40-200	15	4.17	53.2	2900	5.3	41	2
	25	6.94	50		6.55	52	2
	30	8.33	47.6		7.27	53.5	2.5
TDZB65-40-200A	13.6	3.78	43.9	2900	4.28	38	2
	22.7	6.31	41		5.07	50	2
	27.3	7.58	39.3		5.73	51	2.5
TDZB65-40-200	7.5	2.08	13.3	1450	0.78	35	1
	12.5	3.47	12.5		0.93	46	1
	15	4.17	11.9		1.02	47.5	1.2
TDZB65-40-200A	6.8	1.89	11	1450	0.64	31.8	1
	11.3	3.14	10.3		0.72	44	1
	13.6	3.78	9.8		0.81	44.8	1.2
TDZB65-40-250	15	4.17	81.2	2900	9.76	34	2
	25	6.94	80		11.84	46	2
	30	8.33	78.4		12.8	50	2.5
TDZB65-40-250A	14	3.89	71	2900	8.73	31	2
	23.4	6.5	74.8		10.6	45	2
	28	7.78	68.6		11.13	47	2.5
TDZB65-40-250B	13.2	3.67	62.8	2900	7.29	31	2
	22	6.11	61.8		8.42	44	2
	26.4	7.33	53		8.45	45	2.5
TDZB65-40-250	7.5	2.08	20.3	1450	1.48	28	1
	12.5	3.47	20		1.75	39	1
	15	4.17	19.6		1.86	43	1.2
TDZB65-40-250A	7	1.94	17.8	1450	1.35	43	1
	11.7	3.25	17.5		1.47	25	1
	14	3.89	17.2		1.64	37.9	1.2
TDZB65-40-315	15	4.17	126.8	2900	18.5	40	2
	25	6.94	125		21.8	28	2
	30	8.33	124		23.8	39	2.5
TDZB65-40-315A	14	3.89	111.2	2900	18.1	42.5	2
	23.4	6.5	109.5		18.36	25	2
	28	7.78	108.8		22.12	38	2.5
TDZB65-40-315B	13.2	3.67	98	2900	14.69	40	2
	22	6.11	96.5		15.63	24	2
	26.4	7.33	95.9		17.67	37	2.5
TDZB65-40-315	7.5	2.08	32.4	1450	3	39	1
	12.5	3.47	32		3.3	22	1
	15	4.17	31.7		3.5	33	1.2
TDZB65-40-315A	7	1.94	28.4	1450	2.84	37	1
	11.7	3.25	28		2.78	31	1
	14	3.89	27.8		3.12	34	1.2
TDZB80-65-125	30	8.33	23.2	2900	3.16	60	3
	50	13.9	20		3.95	69	3
	60	16.7	17.6		4.29	67	4
TDZB80-65-125A	27.2	7.56	19.1	2900	2.48	57	3
	45.3	12.58	16.5		3.04	67	3
	54.4	15.12	14.5		3.36	64	4
TDZB80-65-125	15	4.17	5.8	1450	0.44	54	1.5
	25	6.94	5		0.53	64	1.5
	30	8.33	4.4		0.58	62	1.7
TDZB80-65-125A	13.6	3.78	4.8	1450	0.349	51	1.5
	22.6	6.28	4.1		0.407	62	1.5
	27.2	7.56	3.6		0.452	59	1.7
TDZB80-65-160	30	8.33	36	2900	5.16	57	2
	50	13.9	32		6.5	67	2.3
	60	16.7	28.4		7.14	65	3.3
TDZB80-65-160A	27.2	7.56	29.7	2900	4.08	54	2
	45.4	12.6	26.4		5.02	65	2.3
	54.4	15.12	23.4		5.39	62	2.3
TDZB80-65-160	15	4.17	9	1450	0.74	50	1.1
	25	6.94	8		0.88	62	1.1
	30	8.33	7.2		0.95	62	1.3
TDZB80-65-160A	13.6	3.78	7.4	1450	0.58	47.3	1.1
	22.7	6.31	6.6		0.68	60	1.1
	27.2	7.56	5.9		0.74	59	1.3
TDZB80-50-200	30	8.33	55.2	2900	8.5	53	2
	50	13.9	50		10.8	63	2.5
	60	16.7	45.2		11.9	62	3.2
TDZB80-50-200A	27.2	7.56	45.4	2900	6.73	50	2
	45.3	12.58	41		8.29	61	2.5
	54.4	15.12	37.2		9.35	59	3.2
TDZB80-50-200	15	4.17	13.5	1450	1.25	44	1.1
	25	6.94	12.5		1.49	57	1.1
	30	8.33	11.5		1.6	58	1.3
TDZB80-50-200A	13.6	3.78	11.1	1450	1	41	1.2
	22.7	6.31	10.3		1.135	56.1	1.2
	27.2	7.56	9.5		1.28	55	1.4
TDZB80-50-250	30	8.33	84	2900	16	43	2.5
	50	13.9	80		20.6	53	2.5
	60	16.7	75		12.7	54	2.5
TDZB80-50-250A	28.14	7.82	73.55	2900	13.2	42.7	2.5
	46.9	13.03	70.5		16.1	56	2.5
	56.28	15.63	67.4		17.8	58.03	3
TDZB80-50-250B	26.4	7.33	64.8	2900	11.4	40.86	2.5
	44	12.22	62.2		13.8	54	2.5
	52.8	14.67	60		15	50	3
TDZB80-50-250	15	4.17	21	1450	2.15	51	2
	25	6.94	20		2.72	50	1.2
	30	8.33	18.8		3.01	51	1.2
TDZB80-50-250A	14.04	3.9	18.2	1450	1.66	42	1.5
	23.4	6.5	17.6		2.25	50	1.2
	28.08	7.8	16.7		2.63	48.5	1.2
TDZB80-50-315	30	8.33	128	2900	33.1	38	1.5
	50	13.9	125		34.1	50	2.5
	60	16.7	123		38	53	3
TDZB80-50-315A	28.14	7.82	113.4	2900	21.5	40.4	2
	46.9	13.03	110		28.1	50	2
	56.28	15.63	107.7		30	55	2.5
TDZB80-50-315B	26.4	7.33	100.5	2900	17	43.5	2
	44	12.22	97		24.2	48	2
	52.8	14.67	95		25	54.6	2.5
TDZB80-50-315	15	4.17	32.5	1450	3.59	37	1
	25	6.94	32		4.54	48	1
	30	8.33	31.5		4.95	52	1.2
TDZB80-50-315A	14.1	3.92	29.2	1450	3.52	31.8	1
	23.5	6.53	28.3		4.12	44	1
	28.2	7.83	27.1		4.41	47.2	1.2
泵型號	流量Q		揚程 H	轉速n	功率P(kw)		效率η	必需汽蝕余量
泵型號	(m3/h)	(L/S)	(m)	(r/min)	軸功率	電機功率	（%）	（NPSH）(m)
TDZB100-80-125	60	16.7	23.7	2900	5.96	按液體的比重和粘度選用	65	3
	100	27.8	20		7.47		73	4.2
	120	33.3	16.3		7.72		69	4.8
TDZB100-80-125A	55	15.3	19.4	2900	4.68		62	3
	91.8	25.5	16.8		5.9		71	4.2
	109	30.5	13.7		6.12		67	4.8
TDZB100-80-160	60	16.7	37	2900	10.1		60	3.8
	100	27.8	32		11.9		73	4.3
	120	33.3	28		12.5		73	5
TDZB100-80-160A	54.6	15.17	30.6	2900	7.98		57	3.8
	91	25.28	26.5		9.25		71	4.3
	109.2	30.34	23.2		9.85		70.4	5
TDZB100-80-160	30	8.33	9.25	1450	1.3		58	2.1
	50	13.9	8		1.58		69	2.1
	60	16.7	7		1.68		68	2.3
TDZB100-80-160A	27.3	7.58	7.66	1450	1.03		55.3	2.1
	45.5	12.64	6.6		1.22		67	2.1
	54.6	15.16	5.8		1.32		65.3	2.3
TDZB100-65-200	60	16.7	56	2900	14.5		63	3.4
	100	27.8	50		18.9		72	3.9
	120	23.3	44		20.3		71	5.2
TDZB100-65-200A	54.6	15.17	46.5	2900	11.5		60.1	3.4
	91	25.28	41.5		14.7		70	3.9
	109.2	30.34	36.6		16		68	5.2
TDZB100-65-200	30	8.33	14	1450	1.91		60	1.8
	50	13.9	12.5		2.5		68	1.8
	60	16.7	11		2.85		63	2.1
TDZB100-65-200A	27.3	7.58	11.6	1450	1.51		57	1.8
	45.5	12.64	10.3		1.83		66	1.8
	54.6	15.16	9.1		2.52		60.1	2.1
TDZB100-65-250	60	16.7	88	2900	25.2		57	3
	100	27.8	80		32		68	3.6
	120	33.3	74		36.1		67	4.5
TDZB100-65-250A	56.11	15.58	77	2900	21.8		54	3
	93.5	25.97	70		27.4		65	3.6
	112.2	31.16	64.7		30.9		64	4.5
TDZB100-65-250B	52.7	14.64	67.9	2900	18.3		53.3	3
	87.8	24.39	61.7		23.1		64	3.6
	105.4	29.28	57		26		62.9	4.5
TDZB100-65-250	30	8.33	22	1450	3.6		50	1.8
	50	13.9	20		4.3		63	1.8
	60	16.7	18.5		4.7		64	2.1
TDZB100-65-250A	28	7.79	19.2	1450	3.12		47	1.8
	45.5	12.64	17.4		3.53		61	1.8
	56	15.58	16.2		4.06		60.9	2.1
TDZB100-65-315	60	16.7	132	2900	44.9		48	2.8
	100	27.8	125		54.9		62	3.2
	120	33.8	119		60.8		64	4.2
TDZB100-65-315A	56.1	15.58	115.5	2900	39.2		45	2.8
	93.5	25.97	109		45.5		61	3.2
	112.2	31.16	104		52.1		61	4.2
TDZB100-65-315B	52.7	14.64	102	2900	33.3		44	2.8
	88	24.44	97		38.7		60	3.2
	105.4	29.28	92		44		60	4.2
TDZB100-65-315	30	8.33	33.5	1450	6.2		44	1.6
	50	13.9	32		7.5		58	1.6
	60	16.7	30.5		8.3		60	1.9
TDZB100-65-315A	28	7.79	29.3	1450	5.46		41	1.6
	46.5	12.92	28		6.33		56	1.6
	56	15.58	26.7		7.15		57	1.9
TDZB125-80-160				2900
	160	44.4	32		17.7		79	5.3

TDZB125-80-200				2900
	160	44.4	50		28.3		77	4.3

TDZB125-80-250				2900
	160	44.4	80		47.1		74	4

TDZB125-100-200	120	33.3	61	2900	29.3		68	4.5
	200	55.6	50		35.4		77	5
	240	66.7	41		38.3		70	5.8
TDZB125-100-200A	109.1	30.3	50.5	2900	23.1		64.9	4.5
	182	50.56	41.4		27.4		75	5
	218.2	60.6	34		30.1		67.1	5.8
TDZB125-100-200	60	16.7	15.25	1450	3.89		64	2.5
	100	27.8	12.5		4.66		73	2.9
	120	33.3	10.25		5.08		66	3.6
TDZB125-100-200A	54.7	15.2	12.6	1450	3.08		61	2.5
	91	25.28	10.3		3.6		71	2.9
	109.4	30.4	8.5		4.02		63	3.6
TDZB125-100-250	120	33.3	90	2900	47.4		62	3.7
	200	55.6	80		58.1		75	4.5
	240	66.7	73		64.5		74	5.5
TDZB125-100-250A	112	31.1	78	2900	40.3		59	3.7
	186.5	51.8	69.5		48.35	73	4.5
	224	62.2	63.5		54.5	71	5.5
TDZB125-100-250B	105.5	29.3	69	2900	34.2	58	3.7
	175.5	48.75	61.5		41.4	71	4.5
	211	58.6	56		46	69.9	5.5
TDZB125-100-250	60	16.7	22.5	1450	6.23	59	2
	100	27.8	20		7.56	72	2.3
	120	33.3	18.25		8.4	71	3
TDZB125-100-250A	56	15.56	19.5	1450	5.31	56	2
	93	25.83	17.4		6.29	70	2.3
	112	31.1	15.9		7.13	68	3
TDZB125-100-315	120	33.3	132.5	2900	65.3	52.6	4
	200	55.6	125		94.6	72	4.5
	240	66.7	120		103	75	5
TDZB125-100-315	60	16.7	33.5	1450	10.3	53	2.5
	100	27.8	32		13.5	65	2.5
	120	33.3	30.5		15.1	66	3
TDZB125-100-400	60	16.7	52	1450	17.7	48	2.5
	100	27.8	50		24.8	55	2.5
	120	33.3	58.5		25.5	62	3
TDZB125-100-400A	54.6	15.17	46	1450	13	44	2.4
	91	25.28	41		19	51	2.5
	109.2	30.34	36.6		19.6	58	3
TDZB150-125-250	120	33.3	24.8	1450	12.3	66	2.5
	200	55.6	20		14.1	77	2.8
	240	66.7	15		14.4	68	3.5
TDZB150-125-250A	109.1	30.3	20.5	1450	9.7		62.8	2.5
	182	50.56	16.5		10.9		75	2.8
	218.2	60.6	12.4		11.3		65.2	3.5
TDZB150-125-315	120	33.3	36.3	1450	18.8		63	2.5
	200	55.6	32		23.2		75	2.8
	240	30.3	28.5		25.9		72	3.8
TDZB150-125-315A	109.1	30.3	36.3	1450	14.85		60	2.5
	182	55.6	32		17.32		73	2.8
	218.2	66.7	28.5		20.23		69	3.8
TDZB150-125-400	120	33.3	57.5	1450	30.8		61	2
	200	55.6	50		38.9		70	2.5
	240	66.7	44		45.6		63	3
TDZB150-125-400A	109.1	30.3	47.5	1450	24.3		58	2
	182	50.56	41		29.9		68	2.5
	218.2	60.6	36.5		36.1		60	3
TDZB200-150-250	240	66.7	23	1450	23.3			2.5
	400	111.1	20		29.4		74	2.8
	460	127.8	8		30.6			3
TDZB200-150-315	240	66.7	35.6	1450	34.7		67	3
	40	111.1	32		44.1		79	3.5
	460	127.8	29.4		47.8		77	4
TDZB200-150-315A	218.2	60.6	29.4	1450	27.3		64	3
	363	100.8	25.5		32.7		77	3.5
	418	116.1	24.3		37.4		74	4
TDZB200-150-400	240	66.7	55.8	1450	54.4		67	3
	400	111.1	50		69.8		78	3.5
	460	127.8	47		78.5		75	4
TDZB200-150-400A	218.2	60.6	46	1450	42.7		64	3
	363	100.8	41		53.3		76	3.5
	418	116.1	38.8		61.3		72	4
