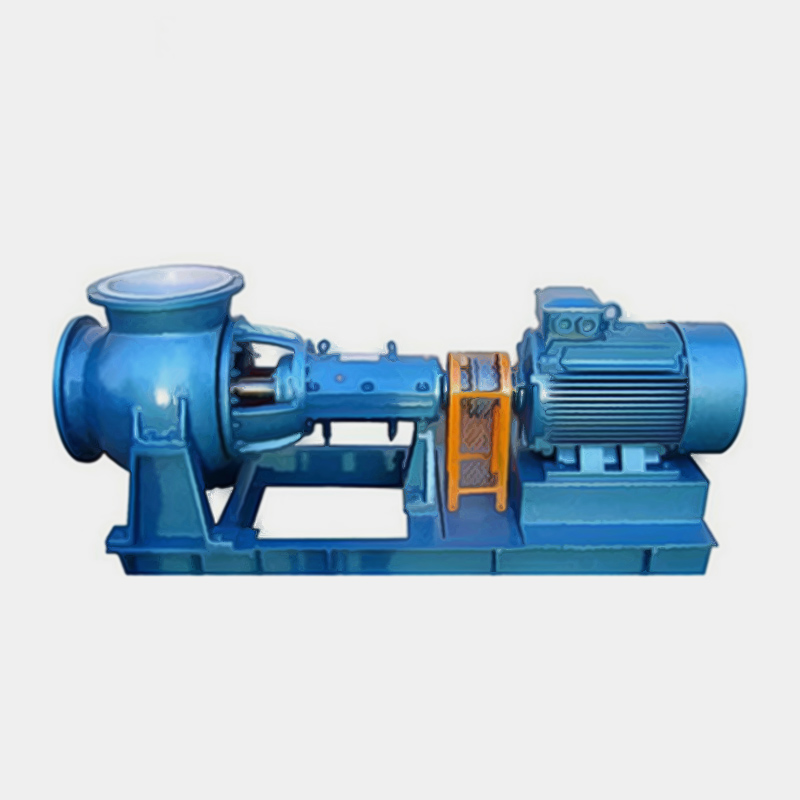

JXF型襯氟軸流泵
JXF型夾板式軸流泵相比常規軸流泵，在耐腐、耐磨、耐高溫、不泄漏、效率等方面得到了很大的提升！
概述
JXF型襯氟軸流泵，是一款由專家設計，并經過多年市場驗證的成熟型產品，目前應用最廣泛的行業是鈦白粉行業廢酸濃縮處理，效果特別好！
該泵具有效率高、汽蝕性能好的特點。在鈦合金都無法長久耐用的工況下，惠爾泵業生產的JXF型夾板式軸流泵，可以適用數年之久。
應用范圍
襯氟軸流泵特點
一、極強的耐腐蝕性能
該泵過流部分全部采用的優質PFA材料，對硝酸、硫酸、鹽酸、磷酸、強氧化劑等腐蝕性液體，適應性很強，特別是腐蝕性越強，尤能顯示其優越性能。其耐腐蝕性能遠遠超過高鎳合金、20號合金，更遠超過高硅鑄鐵，在世界范圍內享有耐腐蝕之王美稱。
二、極優異的耐磨性能
該泵采用特殊工藝烘熔、模壓而成，其中鋼襯復合泵泵體襯氟厚度10mm以上，夾板式泵泵體氟厚度25mm以上，并在氟內壁上進行特殊處理，抵抗硫酸亞鐵磨蝕為國際首屈一指。
三、優良的耐高溫性能
由于該泵具有優良的熱急變性、自潤滑性和抗沖擊性能。故葉輪等氟塑料關鍵部位不會因沖擊而開裂，彌補了陶瓷泵、高硅鑄鐵泵易碎的缺陷，由于整機性能優異，運轉平穩，在-30℃～150℃的惡劣環境下可放心長期使用。 (廢酸濃縮處理最高溫130℃，而氟材料熔點為360℃)
四、拆卸簡便，便于維修
由于葉輪、泵蓋、軸套全部采用氟材料，泵的自重大為減輕，可輕松便捷地將轉子部分從泵體取出，故拆、卸、裝能輕易完成。避免了硅鐵泵需小心翼翼修理，害怕破碎、放不開手腳等弊病。
綜上所述：該泵不失為鈦白粉廢酸濃縮處理最理想、最適合之專用泵。
結構簡圖
襯氟軸流泵結構
本系列泵為懸臂式結構，臥式安裝也可根據用戶需求采用皮帶輪傳動，調節流量和揚程。
JXF型襯氟軸流泵機械密封
機械密封采用雙端密封，靜環為Sie動環采用進口的哈氏合金材料，必須加冷卻水沖洗?；虿捎猛庋b式單端面機械密封
型號意義
性能參數表
| 型號 | 葉輪代號 | 流量 | 揚程 | 轉速 | 軸功率 | 功率 |
| M3/h | m | R/min | kw | (比重1.3) | ||
| JXF-250 | 1 | 300 | 3 | 980 | 3.5 | 7.5 |
| JXF-300 | 1 | 397 | 4 | 980 | 6.1 | 11 |
| 2 | 498 | 3.6 | 980 | 7 | 11 | |
| 3 | 678 | 2.9 | 980 | 7.6 | 15 | |
| 4 | 1783 | 2.4 | 980 | 16.4 | 30 | |
| JXF350 | 1 | 820 | 4.1 | 980 | 12.7 | 22 |
| 2 | 800 | 4.5 | 980 | 13.5 | 30 | |
| 3 | 1090 | 3.9 | 980 | 15.4 | 30 | |
| 4 | 1260 | 3.3 | 980 | 16.2 | 37 | |
| JXF450 | 1 | 1290 | 4 | 730 | 18.7 | 37 |
| 2 | 1400 | 4 | 730 | 20.1 | 45 | |
| 3 | 1650 | 4 | 730 | 23 | 45 | |
| 4 | 1640 | 4.2 | 730 | 24 | 45 | |
| JXF500 | 1 | 1790 | 4.5 | 730 | 30 | 55 |
| 2 | 2055 | 4.4 | 730 | 33.7 | 55 | |
| 3 | 2342 | 4.8 | 730 | 39.8 | 75 | |
| 4 | 2680 | 4.3 | 730 | 40.2 | 75 | |
| JXF550 | 1 | 2520 | 4.5 | 730 | 41.2 | 75 |
| 2 | 3010 | 4.1 | 730 | 44.8 | 75 | |
| 3 | 3440 | 4.5 | 730 | 56.2 | 110 | |
| 4 | 3700 | 4.2 | 730 | 55.7 | 110 | |
| JXF600 | 1 | 3620 | 4.1 | 730 | 53.9 | 110 |
| 2 | 3950 | 4.6 | 730 | 67.8 | 110 | |
| 3 | 4700 | 4.4 | 730 | 73.1 | 132 | |
| 4 | 4900 | 4.7 | 730 | 8205 | 160 | |
| JXF700 | 1 | 3230 | 4 | 480 | 45.1 | 75 |
| 2 | 3450 | 4 | 480 | 50.1 | 90 | |
| 3 | 4220 | 4.1 | 480 | 62.8 | 110 | |
| 4 | 4050 | 4.6 | 480 | 72.5 | 132 | |
| JXF800 | 1 | 4830 | 5.3 | 480 | 95.5 | 160 |
| 2 | 5530 | 4.9 | 480 | 98.4 | 160 | |
| 3 | 7040 | 4.2 | 480 | 104.6 | 160 | |
| 4 | 7230 | 4.7 | 480 | 120.2 | 185 | |
| JXF900 | 1 | 5450 | 4.2 | 380 | 73.1 | 160 |
| 2 | 6100 | 4 | 380 | 87.4 | 160 | |
| 3 | 7100 | 4.2 | 380 | 106.9 | 185 | |
| 4 | 8100 | 3.8 | 380 | 111.77 | 185 |
適用范圍
JXF型夾板式軸流泵的安裝
一、安裝前應檢查基礎尺寸、位置、表面狀態，標高是否符合設計要求。
二、地腳鑼栓孔洗灌混凝土后至少凝固48小時以上并重新檢查泵的水平和垂直度。
三、泵與電機必須安裝在同一軸線上，其偏差不超過0.2mm。
四、泵的連接管道應合理裝設支架，不應使泵承受裝置的重量。
