化工泵

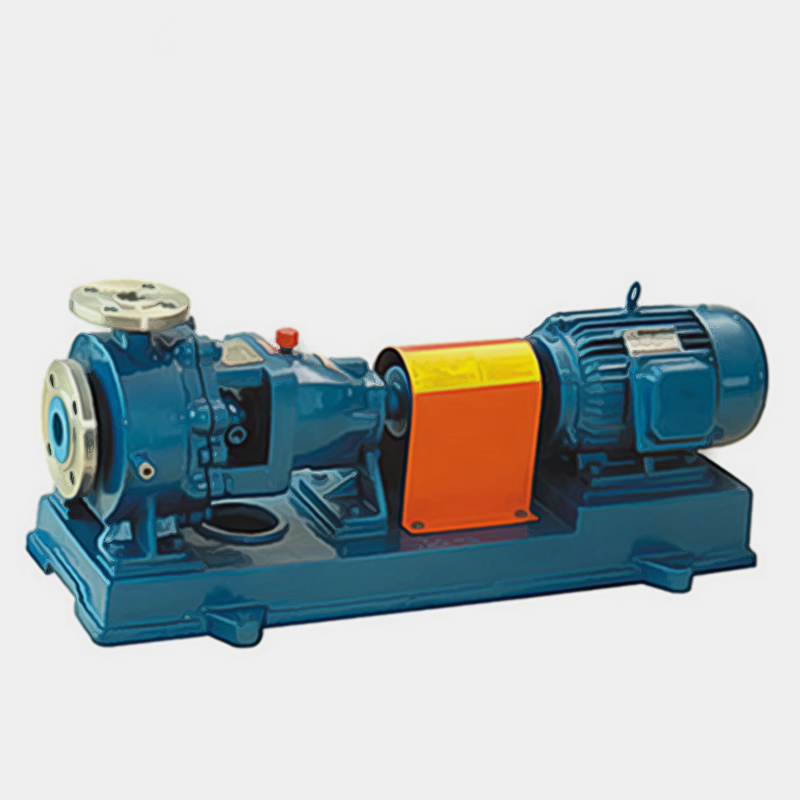

IN型夾套保溫離心泵
IN型第三代熔融尿素泵是單級單吸懸壁式離心泵。適用于化肥廠輸送融熔尿素液用，也可用于輸送不含懸浮顆粒物的其他腐蝕性液體。介質的溫度允許-20~180攝氏度，泵是水平抽向吸入，徑向頂端吐出，泵前側有保溫夾套，雙重保夾可允0.59MPa,170攝氏度的蒸汽保溫。用戶可根據被輸送介質的腐蝕性能程度選用不同材料，型號和不同流量揚程可調控。
概述
IN型第三代熔融尿素泵是單級單吸懸壁式離心泵。適用于化肥廠輸送融熔尿素液用，也可用于輸送不含懸浮顆粒物的其他腐蝕性液體。介質的溫度允許-20~180攝氏度，泵是水平抽向吸入，徑向頂端吐出，泵前側有保溫夾套，雙重保夾可允0.59MPa,170攝氏度的蒸汽保溫。用戶可根據被輸送介質的腐蝕性能程度選用不同材料，型號和不同流量揚程可調控。
應用范圍
流量：7.5-200m3/h
揚程：60-132m
轉速：2900r/min
結構簡圖
型號意義
性能參數表
| 泵型號 | 流量Q | 揚程 H | 轉速n | 功率P(kw) | 效率η | 必需汽蝕余量 | ||
| （NPSH）(m) | ||||||||
| (m3/h) | (L/S) | (m) | (r/min) | 軸功率 | 電機功率 | （%） | ||
| IH32-20-125 | 3.2 | 0.88 | 20 | 2900 | 0.48 | 按 | 35 | 5 |
| IH32-20-160 | 3.2 | 0.88 | 32 | 0.93 | 液 | 30 | 3.5 | |
| IH32-20-200 | 3.2 | 0.88 | 50 | 1.62 | 體 | 27 | 4 | |
| IH32-20-250 | 3.2 | 0.88 | 80 | 4.1 | 的 | 17 | 4.5 | |
| IH40-20-125 | 6.3 | 1.74 | 20 | 0.66 | 比 | 52 | 5 | |
| IH40-20-160 | 6.3 | 1.74 | 32 | 1.53 | 重 | 36 | 3.5 | |
| IH40-20-200 | 6.3 | 1.74 | 50 | 2.52 | 和 | 34 | 3.5 | |
| IH40-20-250 | 6.3 | 1.74 | 80 | 5.3 | 粘 | 26 | 4.5 | |
| IH50-32-125 | 7.5 | 2.08 | 23 | 2900 | 1.09 | 度 | 43 | 2 |
| 12.5 | 3.47 | 20 | 1.33 | 選 | 51 | 2 | ||
| 15 | 4.17 | 18 | 1.5 | 用 | 49 | 2.5 | ||
| IH50-32-125A | 6.8 | 1.89 | 18.8 | 2900 | 0.87 | 40 | 2 | |
| 11.3 | 3.14 | 16.4 | 1.01 | 50 | 2 | |||
| 13.6 | 4.17 | 14.7 | 1.16 | 47 | 2.5 | |||
| IH50-32-125 | 3.75 | 1.04 | 5.75 | 1450 | 0.16 | 36 | 1 | |
| 6.3 | 1.74 | 5 | 0.19 | 45 | 1 | |||
| 7.5 | 2.08 | 4.5 | 0.21 | 44 | 1.2 | |||
| IH50-32-125A | 3.4 | 0.94 | 4.7 | 1450 | 0.13 | 33.3 | 1 | |
| 5.7 | 1.59 | 4.1 | 0.149 | 43 | 1 | |||
| 6.8 | 1.89 | 3.7 | 0.163 | 42 | 1.2 | |||
| IH50-32-160 | 7.5 | 2.08 | 34.5 | 2900 | 2.13 | 33 | 2 | |
| 12.5 | 3.47 | 32 | 2.37 | 46 | 2 | |||
| 15 | 4.17 | 30 | 2.45 | 50 | 2.5 | |||
| IH50-32-160A | 6.8 | 1.89 | 28.5 | 2900 | 1.76 | 30 | 2 | |
| 11.3 | 3.14 | 26.4 | 1.85 | 44 | 2 | |||
| 13.6 | 3.78 | 24.8 | 1.91 | 48 | 2.5 | |||
| IH50-32-160 | 3.75 | 1.04 | 8.6 | 1450 | 0.3 | 29 | 1 | |
| 6.3 | 1.74 | 8 | 0.34 | 40 | 1 | |||
| 7.5 | 2.08 | 7.5 | 0.36 | 43 | 1.2 | |||
| IH50-32-160A | 3.4 | 0.94 | 7.1 | 1450 | 0.253 | 25.9 | 2 | |
| 5.7 | 1.59 | 6.6 | 0.277 | 37.1 | 2 | |||
| 6.8 | 1.89 | 6.2 | 0.28 | 41 | 2.5 | |||
| IH50-32-200 | 7.5 | 2.08 | 51.8 | 2900 | 3.78 | 28 | 2 | |
| 12.5 | 3.47 | 50 | 4.36 | 39 | 2 | |||
| 15 | 4.17 | 48 | 4.56 | 43 | 2.5 | |||
| IH50-32-200A | 6.8 | 1.89 | 42.7 | 2900 | 3.16 | 25 | 2 | |
| 11.3 | 3.14 | 41 | 3.24 | 38 | 2 | |||
| 13.6 | 3.78 | 39.5 | 3.57 | 41 | 2.5 | |||
| IH50-32-200 | 3.75 | 1.04 | 12.9 | 1450 | 0.57 | 23 | 1 | |
| 6.3 | 1.74 | 12.5 | 0.65 | 33 | 1 | |||
| 7.5 | 2.08 | 12 | 0.68 | 36 | 1.2 | |||
| IH50-32-200A | 3.4 | 0.94 | 10.6 | 1450 | 0.488 | 20 | 1 | |
| 5.7 | 1.59 | 10.3 | 0.516 | 31 | 1 | |||
| 6.8 | 1.89 | 9.9 | ||||||
適用范圍
IN型第三代熔融尿素泵是單級單吸懸壁式離心泵。適用于化肥廠輸送融熔尿素液用，也可用于輸送不含懸浮顆粒物的其他腐蝕性液體。
