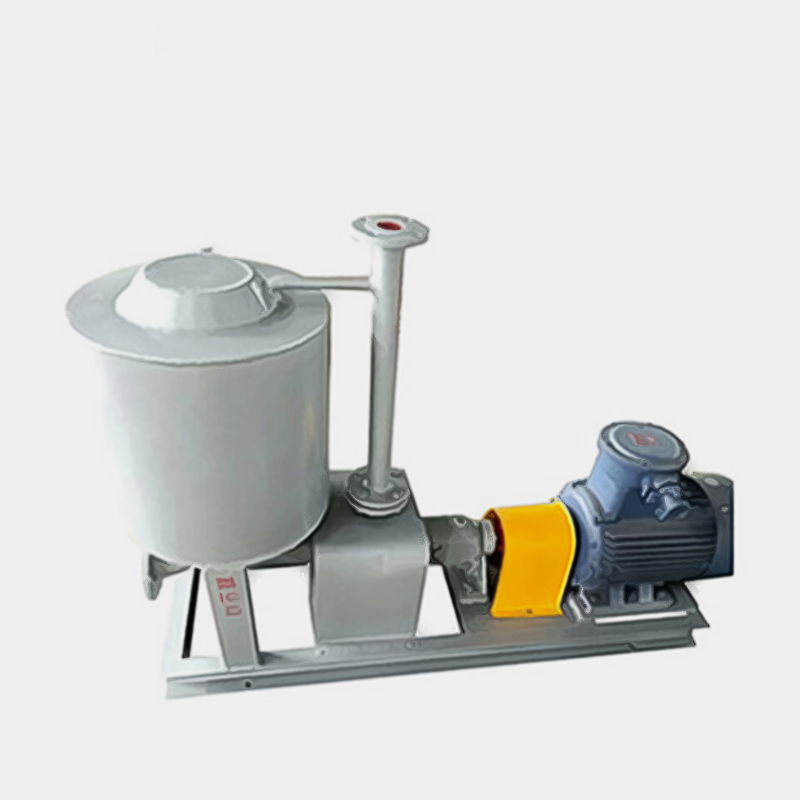

TBZB保溫同步排吸泵

TBZB保溫同步排吸泵適用于在常溫下有凝固結晶性的化工介質，適用于汽化點需冷卻的介質，也適用于高寒高原地帶介質溫度-80~+250℃輸送溶液介質凝固點(或結晶點溫度)高，具有腐蝕的液體。

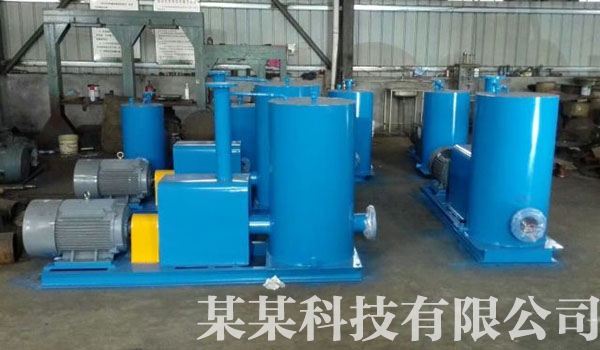

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：JMZ型移動式不銹鋼自吸泵上一個：TDZB無堵塞同步排吸泵

概述

應用范圍

工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、空調、采暖、冷卻冷凍系統、鍋爐高溫?zé)崴仍鰤汉徒o水。食品、醫藥、化工、石油等行業輸送水、化學介質及各種液體。

結構簡圖

型號意義


性能參數表

泵型號	流量Q		揚程 H	效率η		必需汽蝕余量
	(m3/h)	(L/S)	(m)	軸功率	（%）	（NPSH）(m)
TBZB32-20-125	3.2	0.88	20	0.48	35	5
TBZB32-20-160	3.2	0.88	32	0.93	30	3.5
TBZB32-20-200	3.2	0.88	50	1.62	27	4
TBZB32-20-250	3.2	0.88	80	4.1	17	4.5
TBZB40-20-125	6.3	1.74	20	0.66	52	5
TBZB40-20-160	6.3	1.74	32	1.53	36	3.5
TBZB40-20-200	6.3	1.74	50	2.52	34	3.5
TBZB40-20-250	6.3	1.74	80	5.3	26	4.5
TBZB50-32-125	7.5	2.08	23	1.09	43	2
	12.5	3.47	20	1.33	51	2
	15	4.17	18	1.5	49	2.5
TBZB50-32-125A	6.8	1.89	18.8	0.87	40	2
	11.3	3.14	16.4	1.01	50	2
	13.6	4.17	14.7	1.16	47	2.5
TBZB50-32-125	3.75	1.04	5.75	0.16	36	1
	6.3	1.74	5	0.19	45	1
	7.5	2.08	4.5	0.21	44	1.2
TBZB50-32-125A	3.4	0.94	4.7	0.13	33.3	1
	5.7	1.59	4.1	0.149	43	1
	6.8	1.89	3.7	0.163	42	1.2
TBZB50-32-160	7.5	2.08	34.5	2.13	33	2
	12.5	3.47	32	2.37	46	2
	15	4.17	30	2.45	50	2.5
TBZB50-32-160A	6.8	1.89	28.5	1.76	30	2
	11.3	3.14	26.4	1.85	44	2
	13.6	3.78	24.8	1.91	48	2.5
TBZB50-32-160	3.75	1.04	8.6	0.3	29	1
	6.3	1.74	8	0.34	40	1
	7.5	2.08	7.5	0.36	43	1.2
TBZB50-32-160A	3.4	0.94	7.1	0.253	25.9	2
	5.7	1.59	6.6	0.277	37.1	2
	6.8	1.89	6.2	0.28	41	2.5
TBZB50-32-200	7.5	2.08	51.8	3.78	28	2
	12.5	3.47	50	4.36	39	2
	15	4.17	48	4.56	43	2.5
TBZB50-32-200A	6.8	1.89	42.7	3.16	25	2
	11.3	3.14	41	3.24	38	2
	13.6	3.78	39.5	3.57	41	2.5
TBZB50-32-200	3.75	1.04	12.9	0.57	23	1

適用范圍

最大工作壓力：≤1.6MPa（吸入壓力+泵揚程<1.6MPa）
介質溫度：-10℃~80℃、120℃，環境溫度<40℃，相對濕度<95%。
輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm。

故障原因與解決方案

泵為臥式結構、進口可以任意方向，出口垂直向上。零部件少、結構緊湊、運行平穩、振動小、噪聲低。占地面積少、安裝方便、維修不用動管道。軸封采用機械密封，無泄漏設計，使用壽命長。
